FLANGE BOLT DIN 6921 CL 8.8 یک اتصال دهنده با کیفیت بالا است که برای کاربردهای مختلف صنعتی استفاده می شود. رتبه بندی CL 8.8 نشان می دهد که پیچ دارای حداقل استحکام کششی 800 نیوتن بر میلی متر مربع و حداقل استحکام تسلیم 640 نیوتن بر میلی متر مربع است که آن را بسیار بادوام و قابل اعتماد می کند. طراحی فلنج تنش را به طور یکنواخت در سطح وسیع تری توزیع می کند و در نتیجه اتصال ایمن و پایدارتر ایجاد می کند. این پیچ و مهره ها از فولاد کربن متوسط ساخته شده اند و برای دستیابی به خواص مقاومتی مورد نظر تحت عملیات حرارتی قرار می گیرند. FLANGE BOLT DIN 6921 CL 8.8 با استحکام بالا و مقاومت در برابر خوردگی عالی، یک انتخاب عالی برای کاربردهایی است که نیاز به اتصال ایمن و طولانی مدت دارند.

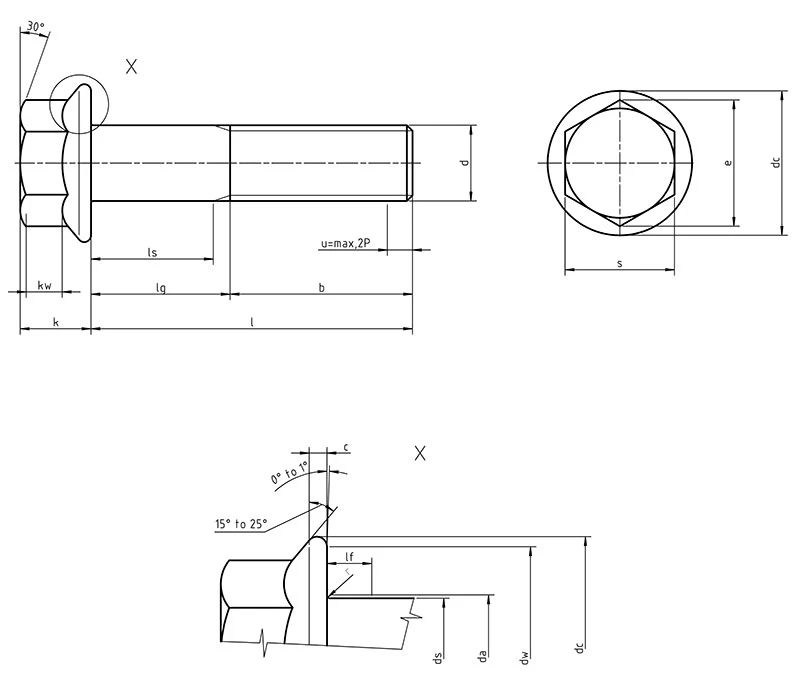

افسانه:
d2- قطر داخلی حلقه
b- طول نخ (حداقل)
l- طول پیچ
d- قطر اسمی نخ
k- ارتفاع سر
s- اندازه کلید در دست سر شش گوش
ساخت:
فولاد: 8.8, 10.9
ضد زنگ:فولاد کربن
پلاستیک: -
غیر آهنی: -
نخ: 6g
فلنج پیچ DIN 6921 CL 8.8 ٪ 3aابعاد بر حسب میلی متر
|
Tdread |
M5 |
M6 |
M8 |
M10 |
M12 |
(M14) |
M16 |
M20 |
|
|
- |
- |
M8 x 1 |
M10 x 1,25 |
M12 x 1,5 |
(M14x1,5) |
M16 x 1,5 |
M20 x 1,5 |
||
|
- |
- |
- |
(M10 x 1) |
(M10 x 1,25) |
- |
- |
- |
||
|
P |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2 |
2,5 |
|
|
C |
حداقل |
1 |
1,1 |
1,2 |
1,5 |
1,8 |
2,1 |
2,4 |
3 |
|
دا |
حداقل |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
|
حداکثر |
5,75 |
6,75 |
8,75 |
10,8 |
13 |
15,1 |
17,3 |
21,6 |
|
|
دی سی |
حداکثر |
11,8 |
14,2 |
17,9 |
21,8 |
26 |
29,9 |
34,5 |
42,8 |
|
Dw |
حداقل |
9,8 |
12,2 |
15,8 |
19,6 |
23,8 |
27,6 |
31,9 |
39,9 |
|
e |
حداقل |
8,79 |
11,05 |
14,38 |
16,64 |
20,03 |
23,36 |
26,75 |
32,95 |
|
h |
حداکثر |
6,2 |
7,3 |
9,4 |
11,4 |
13,8 |
15,9 |
18,3 |
22,4 |
|
m |
حداقل |
4,7 |
5,7 |
7,6 |
9,6 |
11,6 |
13,3 |
15,3 |
18,9 |
|
m´ |
حداقل |
2,2 |
3,1 |
4,5 |
5,5 |
6,7 |
7,8 |
9 |
11,1 |
|
s |
اندازه اسمی حداکثر = |
8 |
10 |
13 |
15 |
18 |
21 |
24 |
30 |
|
حداقل |
7,78 |
9,78 |
12,73 |
14,73 |
17,73 |
20,67 |
23,67 |
29,16 |
|
|
r |
حداکثر |
0,3 |
0,36 |
0,48 |
0,6 |
0,72 |
0,88 |
0,96 |
1,2 |
برگه 2.
|
موضوع د |
M5 |
M6 |
M8 |
M10 |
M12 |
M14 |
M16 |
M 20 |
||||||||||
|
- |
- |
M8 x 1 |
M10 x 1,25 |
M12 x 1,5 |
M14 x 1,5 |
M16 x 1,5 |
M20 x 1,5 |
|||||||||||
|
- |
- |
- |
(M10 x 1) |
(M12 x 1,25) |
- |
- |
- |
|||||||||||
|
l |
طول ساقه |
|||||||||||||||||
|
بعد اسمی |
دقیقه |
حداکثر |
ls دقیقه |
حداکثر ال جی |
ls دقیقه |
حداکثر ال جی |
ls دقیقه |
حداکثر ال جی |
ls دقیقه |
حداکثر ال جی |
ls دقیقه |
حداکثر ال جی |
ls دقیقه |
حداکثر ال جی |
ls دقیقه |
حداکثر ال جی |
ls دقیقه |
حداکثر ال جی |
|
10 |
9,71 |
10,29 |
- |
2,4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12 |
11,65 |
12,35 |
- |
2,4 |
- |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
16 |
15,65 |
16,35 |
- |
2,4 |
- |
3 |
- |
4 |
|
|
|
|
|
|
|
|
|
|
|
20 |
19,58 |
20,42 |
- |
4 |
- |
3 |
- |
4 |
- |
4,5 |
|
|
|
|
|
|
|
|
|
25 |
24,58 |
25,42 |
5 |
9 |
2 |
7 |
- |
4 |
- |
4,5 |
- |
5,3 |
|
|
|
|
|
|
|
30 |
29,58 |
30,42 |
10 |
14 |
7 |
12 |
- |
8 |
- |
4,5 |
- |
5,3 |
- |
6 |
|
|
|
|
|
35 |
34,5 |
35,5 |
15 |
19 |
12 |
17 |
6,75 |
13 |
- |
9 |
- |
5,3 |
- |
6 |
- |
6 |
|
|
|
40 |
39,5 |
40,5 |
20 |
24 |
17 |
22 |
11,75 |
18 |
6,5 |
14 |
- |
10 |
- |
6 |
- |
6 |
- |
7,5 |
|
45 |
44,5 |
45,5 |
25 |
29 |
22 |
27 |
16,75 |
23 |
11,5 |
19 |
6,25 |
15 |
- |
11 |
- |
6 |
- |
7,5 |
|
50 |
49,5 |
50,5 |
30 |
34 |
27 |
32 |
21,75 |
28 |
16,5 |
24 |
11,25 |
20 |
6 |
16 |
- |
12 |
- |
7,5 |
|
55 |
54,4 |
55,6 |
|
|
32 |
37 |
26,75 |
33 |
21,5 |
29 |
16,25 |
25 |
11 |
21 |
7 |
17 |
- |
9 |
|
60 |
59,4 |
60,6 |
|
|
37 |
42 |
31,75 |
38 |
26,5 |
34 |
21,25 |
30 |
16 |
26 |
12 |
22 |
- |
14 |
|
65 |
64,4 |
65,5 |
|
|
|
|
36,75 |
43 |
31,5 |
39 |
26,25 |
35 |
21 |
31 |
17 |
27 |
6,5 |
19 |
|
70 |
69,4 |
70,6 |
|
|
|
|
41,75 |
48 |
36,5 |
44 |
31,25 |
40 |
26 |
36 |
22 |
32 |
11,5 |
24 |
|
80 |
79,4 |
80,6 |
|
|
|
|
51,75 |
58 |
46,5 |
54 |
41,25 |
50 |
36 |
46 |
32 |
42 |
21,5 |
34 |
|
90 |
89,3 |
90,7 |
|
|
|
|
|
|
56,5 |
64 |
51,25 |
60 |
46 |
56 |
42 |
52 |
31,5 |
44 |
|
100 |
99,3 |
100,7 |
|
|
|
|
|
|
66,5 |
74 |
61,25 |
70 |
56 |
66 |
52 |
62 |
41,5 |
54 |
|
110 |
109,3 |
110,7 |
|
|
|
|
|
|
|
|
71,25 |
80 |
66 |
76 |
62 |
72 |
51,5 |
54 |
|
120 |
119,3 |
120,7 |
|
|
|
|
|
|
|
|
81,25 |
90 |
76 |
86 |
72 |
82 |
61,5 |
74 |
|
130 |
129,2 |
130,8 |
|
|
|
|
|
|
|
|
|
|
80 |
90 |
76 |
86 |
65,5 |
78 |
|
140 |
139,2 |
140,8 |
|
|
|
|
|
|
|
|
|
|
90 |
100 |
86 |
96 |
75,5 |
88 |
|
150 |
149,2 |
150,8 |
|
|
|
|
|
|
|
|
|
|
|
|
96 |
106 |
85,5 |
98 |
|
160 |
159,2 |
160,8 |
|
|
|
|
|
|
|
|
|
|
|
|
106 |
116 |
95,5 |
108 |
|
180 |
179,2 |
180,8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
115,5 |
128 |
|
200 |
199 |
201 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
